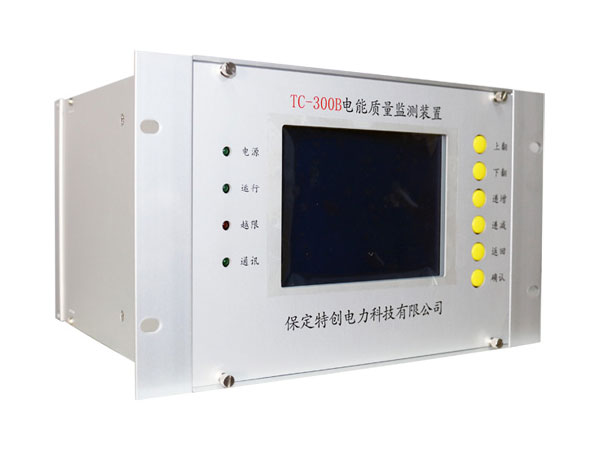

1.電能質量監測裝置TC-300B特點

■ 可靠

　　電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流變器使輸入信號和測量系統隔離。大大提高了TC-300B的抗干擾能力。

■ 使用方便

　　電能質量監測裝置采用中文大屏幕界面，簡潔的按鍵操作，用戶使用更方便。

■ 精度高

　　符合國標A 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

■ 軟件功能強

　　電能質量監測裝置采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使TC-300B適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

■ 通訊接口(RS-232/485，網口)

　　電能質量在線監測裝置通常采用RS232轉RS485通訊。如需通過以太網通訊，需要合同中另行規定。

■ 測試參數多

　　系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、有功功率、無功功率、2-50次諧波、真功率因數等電能質量國標規定的參數。

■ 大容量存儲

　　在線式電能質量監測裝置內置512M 內存，以5分鐘為單位存儲數據，每通道可以連續存儲3個月的歷史數據。

2．電能質量監測裝置TC-300B主要功能

■ 可廣泛地應用于光伏等新能源系統發電輸配電、電力電子、電機拖動等領域，測量分析公用電網供到用戶端或新能源光伏發電的交流電能質量，其測量分析：電壓偏差、三相電壓允許不平衡度、電網諧波。

■ 應用小波變換測量分析非平穩時變信號的諧波。

■ 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

■ 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。

■ 電力設備調整及運行過程動態監視，幫助用戶分析電力設備調整及投運過程中出現的問題。

■ 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。

■ 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。

3．電能質量監測裝置TC-300B測試量程及技術指標

■ 頻率測量

　　測量范圍：45～55Hz，中心頻率50Hz

　　測量條件：信號基波分量不小于80％F.S.

　　測量誤差: ≤0.02Hz

■ 輸入電壓量程：AC 10-450V

■ 輸入電流量程：5A或15A其他量程請特殊說明。

■ 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

■ 基波電壓和電流之間相位差的測量誤差：≤0.5°

■ 諧波電壓含有率測量誤差：≤0.1％

■ 諧波電流含有率測量誤差：≤0.2％

■ 三相電壓不平衡度誤差：≤0.2％

■ 電壓偏差誤差：≤0.2％

■ 功率偏差：≤0.5％
