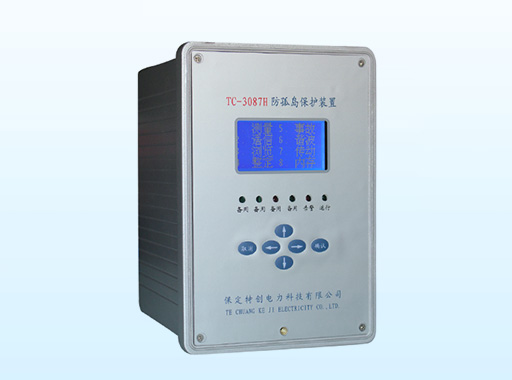

防孤島保護裝置TC-3087H主要功能

       TC-3087H 防孤島保護裝置除設置有孤島跳閘功能外，在系統運行中，該裝置不斷監視母線電壓和測量電流，具有對異常電流和電壓報警功能，設置如下：

       (1)過電壓跳閘 (可選擇投退)

       (2)低電壓跳閘 (經斷路器合閘位置檢測 ,作為低壓閉鎖條件.)

       (3)過頻率跳閘(經斷路器合閘位置,及低電壓閉鎖,同時系統頻率須低于高頻定值,方可投入此功能.)

       (4)低頻率跳閘(經斷路器合閘位置,及低電壓閉鎖,同時系統頻率須曾經大于低頻定值,方可投入此功能.)

       (5)電流越線限報警(可選擇投退)

       (6)測量和控制功能：U、I、P、Q，cosΦ，F（需要有測量電流和電壓輸入）

防孤島保護裝置TC-3087H的主要技術數據

       1、TC-3087H 防孤島保護裝置 額定數據

       a. 交、直流裝置電源：220V 或 110V（定貨時說明）

       b. 交流電壓：相電壓 57.74V，線電壓 100V

       c. 交流電流：5A 或 1A（定貨時說明）

       d. 頻 率：50Hz

       2 、TC-3087H 防孤島保護裝置功率消耗：

       a. 直流回路： ≤ 10W

       b. 交流電壓回路： < 0.5VA/相

       c. 交流電流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)

       3、防孤島保護裝置 TC-3087H 工作范圍：

       a. 電流： 0.2In～1.4 In

       b. 電壓： 10V-450V

       c. 頻率： 45Hz～50Hz

       d. 時間： 0.00～99.99s

       e. 有功功率： >10W

       4、防孤島保護裝置 TC-3087H 定值誤差：

       a. 電流及電壓定值誤差： <±3％>

       b. 時間定值誤差：  <±1％>

       5、TC-3087H 防孤島保護裝置測量誤差范圍

       a. 頻率： 0.1％

       b. 電流、電壓： 1％

       c. 有功功率、無功功率： ±5％

       6、遙信事件記錄分辨率：不大于 2mS

       7、遙控正確率：不低于 99.99％

防孤島保護裝置TC-3087H絕緣性能

       a. 絕緣電阻：裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓 500V 的測試儀器分別測定其絕緣電阻值，不小于100MΩ。

       b. 介質強度：裝置電源回路、交流回路、出口回路之間及對地能承受 2kV 的工頻試驗電壓，開入量回路對地能承受 1kV 的工頻試驗電壓，歷時 1 分鐘 ,無絕緣擊穿或閃絡現象。

       c. 沖擊電壓：裝置電源回路、交流回路、出口回路之間及對地能承受 5kV 標準雷電波的短時沖擊電壓試驗 ,無絕緣擊穿或閃絡現象。

TC-3087H 防孤島保護裝置機械性能

       a. 裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》中規定嚴酷等級為 1 級的振動響應，振動耐久試驗。

       b. 裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》中規定嚴酷等級為 1 級的沖擊響應，沖擊耐久試驗。

       c. 裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》中規定嚴酷等級為 1 級的碰撞試驗。

防孤島保護裝置 TC-3087H觸點性能

       在電壓不大于 250V，電流不大于 0.5A 的直流有感負荷電路（τ ＝5±0.75ms）中，觸點斷開容量為 20W，或在電壓不大于 250V，電流不大于 0.5A 的交流電路（cosψ＝0.4±0.1）中觸點斷開容量為 50VA。電壽命次數為 100000 次。

防孤島保護裝置TC-3087H抗干擾性能

       a. 承受高頻脈沖干擾能力

       裝置能承受《GB/T14598.13-1998 量度繼電器和保護裝置的電氣干擾試驗 第 1部分：1MHz 脈沖群干擾試驗》中嚴酷等級為Ⅲ級、頻率為 1MHz 和 100kHz 的高頻脈沖干擾。

       b. 承受靜電放電干擾能力

       裝置能承受《GB/T14598.14-1998 量度繼電器和保護裝置的電氣干擾試驗 第 2部分：靜電放電試驗》中規定的嚴酷等級為Ⅲ級、電壓為 8kV 的靜電放電干擾。

       c. 承受輻射電磁場干擾能力

       裝置能承受《GB/T14598.9-1995 電氣繼電器 第 22 部分 量度繼電器和保護裝置的電氣干擾試驗 第三篇：輻射電磁場干擾試驗》中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾。

       d. 承受快速瞬變干擾能力

       裝置能承受《GB/T14598.10-1996 電氣繼電器 第 22 部分 量度繼電器和保護裝置的電氣干擾試驗 第四篇：快速瞬變干擾試驗》中規定的嚴酷等級為Ⅲ級的快速瞬變干擾。

       e. 承受輔助激勵量中斷干擾能力

       裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》中規定的持續時間為 100ms 的輔助激勵量中斷，裝置不會以錯誤的方式改變其輸出狀態。

防孤島保護裝置TC-3087H環境條件

       a. 環境溫度： 工作溫度：－15℃～＋65℃

       貯運溫度：－25℃～＋70℃

       b. 大氣壓力： 80～110kPa

       c. 相對濕度： 不大于 90％
