一、產品概述

隨著全球對可再生能源的關注度不斷提高，分布式光伏發電系統在近年來得到了廣泛應用。分布式光伏發電系統具有環保、靈活等優勢，能夠有效地緩解能源短缺和環境污染問題。同時，電能質量在線監測裝置和防孤島保護裝置在分布式光伏項目中也扮演著至關重要的角色。電能質量在線監測裝置可以實時監測電網中的電壓、電流等參數，確保光伏發電系統產生的電能質量穩定。而防孤島保護裝置可以在電站發生故障時斷開并網點開關，避免對人員和設備造成傷害，確保光伏發電系統的運行，并能預防電力系統故障、提高電力系統的穩定性、優化能源利用以及提供數據支持等。

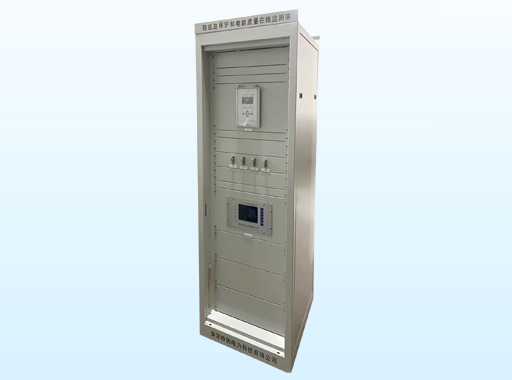

分布式光伏發電系統因環保、靈活優勢得到廣泛應用，但其電能質量并不穩定，由于光伏發電的不確定性可能會導致輸出功率的隨機波動，進而導致電網頻率偏差、電壓暫升暫降、電壓短時中斷、電壓波動與閃變等電能質量問題。同時光伏發電使用交直流逆變器，在此環節會產生諧波問題，還伴隨直流分量流入供電系統。因此，電能質量在線監測裝置和防孤島保護裝置在項目中起關鍵作用，可確保電能質量穩定、避免孤島效應，我公司針對上述問題開發了防孤島電能質量綜合監控屏。

二、產品功能

1、技術條件

使用環境條件

設備儲存溫度：－25℃～＋70℃。

設備工作溫度：－5℃～＋45℃。

大氣壓力：86kPa～106kPa。

相對濕度：5％～95％。

抗地震能力：地面水平加速度0.3g，垂直加速度0.15g，同時作用。

裝置額定參數

額定電源：AC/DC220V。

額定交流電流：5A。

額定交流電壓：100V/3（相電壓）、100V（線電壓）。

額定頻率：50Hz。

打印機工作電源：交流220V，50Hz。

2、測試量程及技術指標

■ 頻率測量

測量范圍：45～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.

測量誤差: ≤0.02Hz

■ 輸入電壓量程：10-500V

■ 輸入電流量程：5A

■ 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

■ 基波電壓和電流之間相位差的測量誤差：≤0.5°

■ 諧波電壓含有率測量誤差：≤0.1％

■ 諧波電流含有率測量誤差：≤0.2％

■ 三相電壓不平衡度誤差：≤0.2％

■ 電壓偏差誤差：≤0.2％

■ 功率偏差：≤0.5％

3、主要功能簡介

(1)過電壓保護 (可選擇投退)

(2)低電壓保護 (經斷路器合閘位置檢測 ,作為低壓閉鎖條件.)

(3)過頻率保護(經斷路器合閘位置,及低電壓閉鎖,同時系統頻率須低于高頻定值,方可投入此功能.)

(4)低頻率保護(經斷路器合閘位置,及低電壓閉鎖,同時系統頻率須曾經大于低頻定值,方可投入此功能.)

(5)低電壓穿越閉鎖防孤島保護功能(當低壓保護時間定值低于3秒時，可選擇0光伏曲線及1風電曲線，此保護可選擇投退)

(6)頻率變化率閉鎖低頻保護（當頻率變化率低于定值，判別為有功缺額造成的頻率降低，這時閉鎖防孤島保護的低頻保護）

(7)電流越線限報警(可選擇投退)

(8)防孤島諧波檢測功能(可選擇投退)

(9)外部防孤島保護聯動投退（可選擇投退）。

(10)逆功率保護投退（可選擇投退）。

(11)測量和控制功能：U、I、P、Q，cosΦ，F（需要有測量電流和電壓輸入）

(12)可選擇的自動恢復合閘功能.

(13)通訊軟件高精度對時功能.

三、總結

電能質量監測裝置通過實時監測光伏發電系統的電能質量，確保了電能質量的穩定性和可靠性。它能夠及時發現并解決潛在問題，如電壓波動、閃變、諧波污染等，確保光伏發電系統的正常運行。同時，電能質量監測裝置還可以為分布式光伏項目的優化提供重要依據，幫助我們更加深入地了解光伏系統的性能表現，進而采取相應的措施對系統進行改進和優化。 防孤島保護裝置在分布式光伏項目中同樣重要。當電網側停電時，光伏側仍然處于正常發電狀態，并向電網側送電，形成了孤島效應。這給電網側的檢修人員帶來了很大的威脅。防孤島保護裝置可以及時切斷光伏系統與電網的連接，避免孤島效應的產生，從而保護檢修人員。此外，防孤島保護裝置還可以在電網出現故障時迅速切斷光伏系統與電網的連接，避免設備受到損壞，并在故障解除后自動恢復并網，確保了光伏項目的穩定運行。

未來隨著可再生能源的快速發展和電網技術的不斷進步，我們有望實現更加可靠的光伏發電系統，為推動綠色能源的發展和實現可持續能源供應做出更大的貢獻。在這一過程中，電能質量在線監測裝置和防孤島保護裝置的應用至關重要。它們確保了光伏發電系統的穩定運行和電能質量的提高，為分布式光伏項目的優化提供了重要依據。因此，電能質量在線監測裝置和防孤島保護裝置在分布式光伏項目中的應用具有廣泛的前景和深遠的影響。
